TYP 4407 - ohrev vody a podobných kvapalín

TYP 4407 - ohrev vody a podobných kvapalín
typové číslo objednacie V W L D D1 A Jt
(MPa)
Šroub
440790010 Δ 3x400 15000 505 260 225 20 0,6 M 16x60
440790020 Δ 3x400 18000 575 260 225 20 0,6 M 16x60
440790050 Δ 3x400 24000 735 260 225 20 0,6 M 16x60
440790060 Δ 3x400 30000 870 260 225 20 0,6 M 16x60
440790110 Δ 3x500 15000 505 260 225 20 0,6 M 16x60
440790160 Δ 3x500 30000 870 260 225 20 0,6 M 16x60
440790210 Δ 3x400 15000 505 280 240 24 1,0 M 20x80
440790220 Δ 3x400 18000 575 280 240 24 1,0 M 20x80
440790250 Δ 3x400 24000 735 280 240 24 1,0 M 20x80
440790260 Δ 3x400 30000 870 280 240 24 1,0 M 20x80
440790310 Δ 3x500 15000 505 280 240 24 1,0 M 20x80
440790360 Δ 3x500 30000 870 280 240 24 1,0 M 20x80

Šestá číslice v typovém čísle objednacím určuje provedení tělesa týkající se materiálu topných větví:
0 - měď
3 - nerez

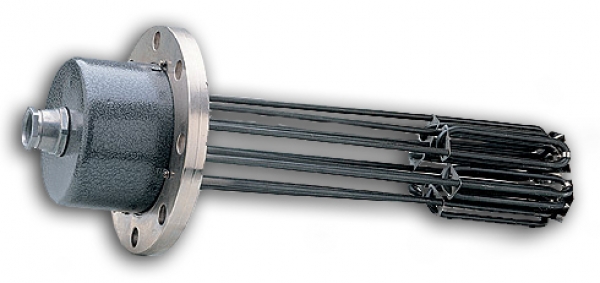

Topné těleso je složeno ze šesti topných větví, zabudovaných v ocelové niklované přírubě s osmi připevňovacími šrouby na roztečné kružnici D1. Příruba včetně svorek je opatřena krytem s ucpávkovou vývodkou GP 36/28 dle ČSN 37 0181, což zajišťuje krytí IP 42. Kryt je povrchově chráněn vypalovací barvou.

Toto topné těleso je určeno pro přímý ohřev vody a podobných kapalin. Dá se použít na ohřev vody v zásobnících, bojlerech atd., kde nepřesahuje tlak 0,6 nebo 1,0 MPa - viz tabulka. Topná tělesa musí být během provozu neustále ponořena v kapalině až po přírubu.
U topných těles typu 4407 provedení 005, 006, 016, 025, 026, 036 a provedení 305, 306, 316, 325, 326, 336 doporučujeme jejich podepření vzhledem k jejich délce. Za tím účelem je v ose zadního plechu otvor Ø 8,5.
V případě, že v místě použití topných těles dochází k nadměrnému nárůstu usazenin na jejich plášti, doporučujeme za účelem zvýšení životnosti zajistit odpovídající úpravu vody.
